ZDF01L高速包裝型聚烯烴熱收縮膜

ZDF01L是采用雙泡法生產(chǎn)工藝生產(chǎn)的聚烯烴熱收縮膜，具有透明度好、收縮性好、韌性好、熱封性好、耐寒性好等優(yōu)點，生產(chǎn)和使用過程中均不會產(chǎn)生有害氣體。

與其它常規(guī)聚烯烴熱收縮膜相比，該膜特點是尤其適用于高速枕式包裝上使用，熱封性能好和靜電封口性能都很好。其中的超薄型規(guī)格，在包裝方便面、奶茶等產(chǎn)品上表現(xiàn)非常出色，包裝效果貼體，包裝速度超過250包/分。其它規(guī)格在奶制品集合包裝、掛面包裝等領(lǐng)域應(yīng)用廣泛。相對而言，該膜以單片形式應(yīng)用居多，但也沒有嚴(yán)格上的區(qū)分，依具體實際使用確定。

常規(guī)厚度：10um、11um、15um、19um、25um。

產(chǎn)品參數(shù)下載

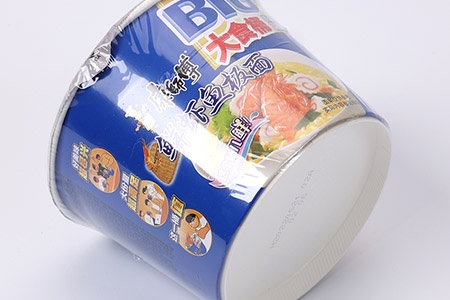

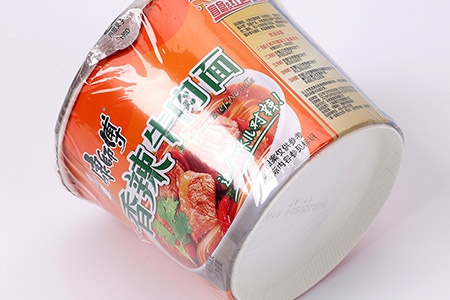

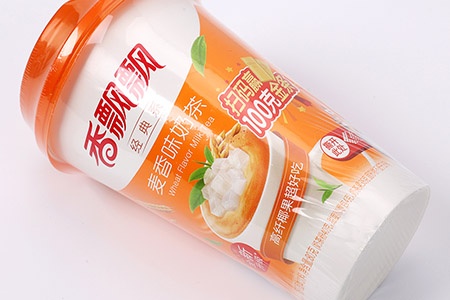

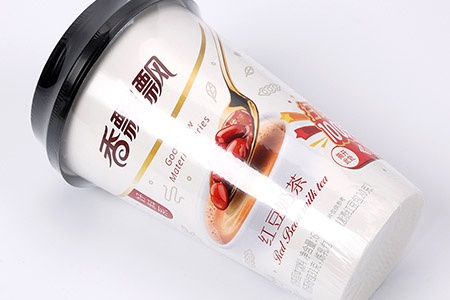

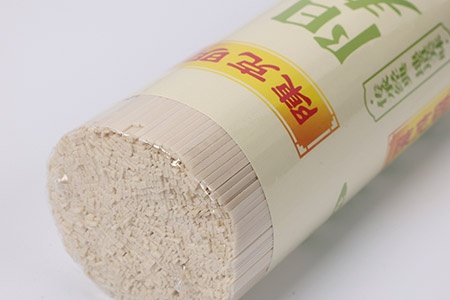

產(chǎn)品應(yīng)用

性能參數(shù)

TEST ITEM		UNIT	ASTM TEST	TYPICAL VALUES

GAUGE 厚度				10um	11um	15um	19um
TENSILE
Tensile Strength (MD) 拉伸強度		N/mm2	D882	130	125	120	115
TensileStrength (TD)				125	120	115	110
Elongation(MD) 斷裂伸長率		%		105	105	110	110
Elongation(TD)				100	100	105	105
TEAR 撕裂強度
MDat 400gm		gf	D1922	9.0	10.0	12.0	15.5
TDat 400gm				8.0	9.5	11.5	14.5
SEALSTRENGTH 熱封強度
MD\HotWire Seal		N/mm	F88	0.75	0.80	0.95	1.15
TD\HotWire Seal				0.80	0.85	0.98	1.25
COF(Film To Film)		-
Static 靜摩擦			D1894	0.38	0.35	0.32	0.30
Dynamic 動摩擦				0.38	0.35	0.33	0.30
OPTICS
Haze霧度			D1003	1.7	1.9	2.2	2.5
Clarity透明度			D1746	99.0	99.0	98.5	97.5
Gloss@ 45Deg 光澤度			D2457	88.5	88.0	87.5	87.5
BARRIER 阻隔性
OxygenTransmission Rate 透氧率		cc/㎡/day	D3985	14500	13200	10800	7300
Water Vapor Transmission Rate 透水氣率		gm/㎡/day	F1249	52.4	47.5	35.5	27.5
SHRINKAGEPROPERTIES 收縮性				MD	TD	MD	TD
Free Shrinkage 收縮率	100℃	%	D2732	18	25	17	23
	110℃			32	40	30	38
	120℃			55	58	55	57
	130℃			65	66	66	67
				MD	TD	MD	TD
Shrink Tension 收縮張力	100℃	Mpa	D2838	1.65	2.45	1.75	2.55
	110℃			2.85	3.65	2.90	3.55
	120℃			2.95	3.95	3.20	4.00
	130℃			2.75	3.40	2.60	3.20

MD\Machine Direction TD\Transverse Direction

Note:This information represents our best judgment on the work done, but the company assumes no liability whatsoever in connection with the use of information or findings contained herein.

以上資料是本公司內(nèi)部評測之?dāng)?shù)據(jù)，僅供參考。
